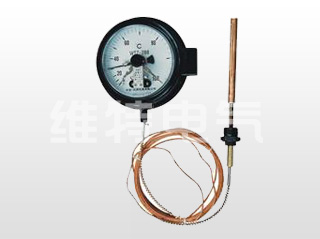

一、概況
WTZ-288型 系列電接點溫度計適用于16米距離內，測量范圍(-20~+120)℃，無腐蝕場合的溫度測量和控制。
WTZ-288型 系列電接點溫度計采用壓力式溫度計原理制成，具有結構簡單、使用方便和價格低廉等特點。

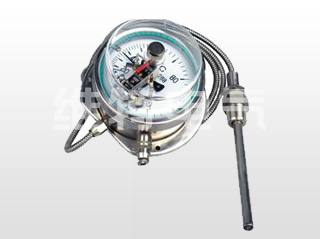

二、主要技術指標 WTZ-288、WTQ-288 電接點壓力式溫度計
1. 溫度標度和測量范圍（℃）：
標度范圍 -20～+60 0～100 20～120
測量范圍 20～60 40～100 60～120
2. 指示精確度：1.5（測量范圍部分的要求）
3. 尾長(m)：3，5，10，16（也可按照用戶要求定制。如不指明長度，
按5m供貨）
4. 電接點性能：
（1）接點型式：上，下限；（2）接點容量10VA（無感負載）

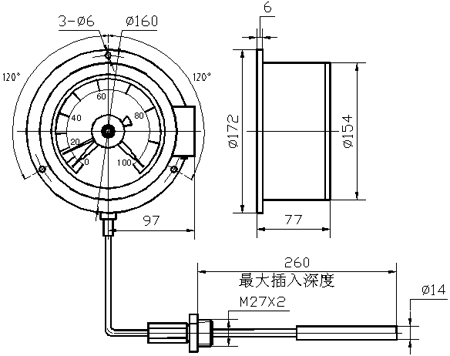

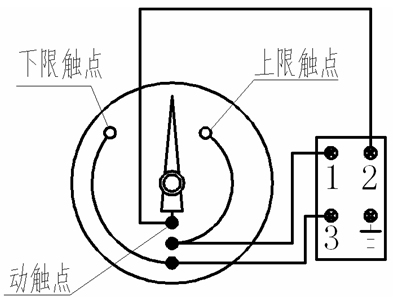

（2）接線圖：如圖二所示；（4）控制狀態說明：如表一所示
|
控制方式
|
被測量溫度值
|
接點工作狀態
|
|
|
上下限
|
小于上下限設定值
|
1-2
3-2
|
斷
閉
|
|
大于下限設定值
小于上限設定值
|
1-2
3-2
|
斷
斷
|
|
|
大于上下限設定值
|
1-2
3-2
|
閉
斷
|
|
三、外接線路參考
WTZ（Q）-288型系列電接點溫度計上下限電裝置的接點容量為10VA無感，所以每一個用戶都要解決接點功率放大問題。為了方便用戶，我們將具有抗振和滅弧效果的功放線路推薦如下：
線路提示：
該功放線路中的下限接點只要接觸一次，線圈回路便進入自鎖狀態。也只有當上限接點動作一次，下限回路才退出自鎖，從而實現保護電觸頭的要求。
